سیستم VRF یکی از پیشرفتهترین فناوریهای تهویه مطبوع است که امروزه در ساختمانهای مسکونی، اداری، تجاری و هتلها کاربرد گستردهای دارد. این سیستم با کنترل هوشمند جریان مبرد، امکان سرمایش و گرمایش مستقل فضاهای مختلف را فراهم میکند. شناخت اجزای تشکیلدهنده سیستم VRF برای مهندسان، کارفرمایان و بهرهبرداران اهمیت زیادی دارد؛ زیرا عملکرد صحیح هر بخش بر راندمان و مصرف انرژی سیستم تأثیر مستقیم میگذارد.
اجزای اصلی سیستم VRF
هر سیستم VRF به طور کلی از سه بخش اصلی تشکیل شده است:
- یونیت خارجی (Outdoor Unit)
- یونیتهای داخلی (Indoor Units)
- شبکه لولهکشی مبرد و اتصالات
این اجزا در کنار سیستم کنترل هوشمند، عملکرد یکپارچه سیستم را شکل میدهند.

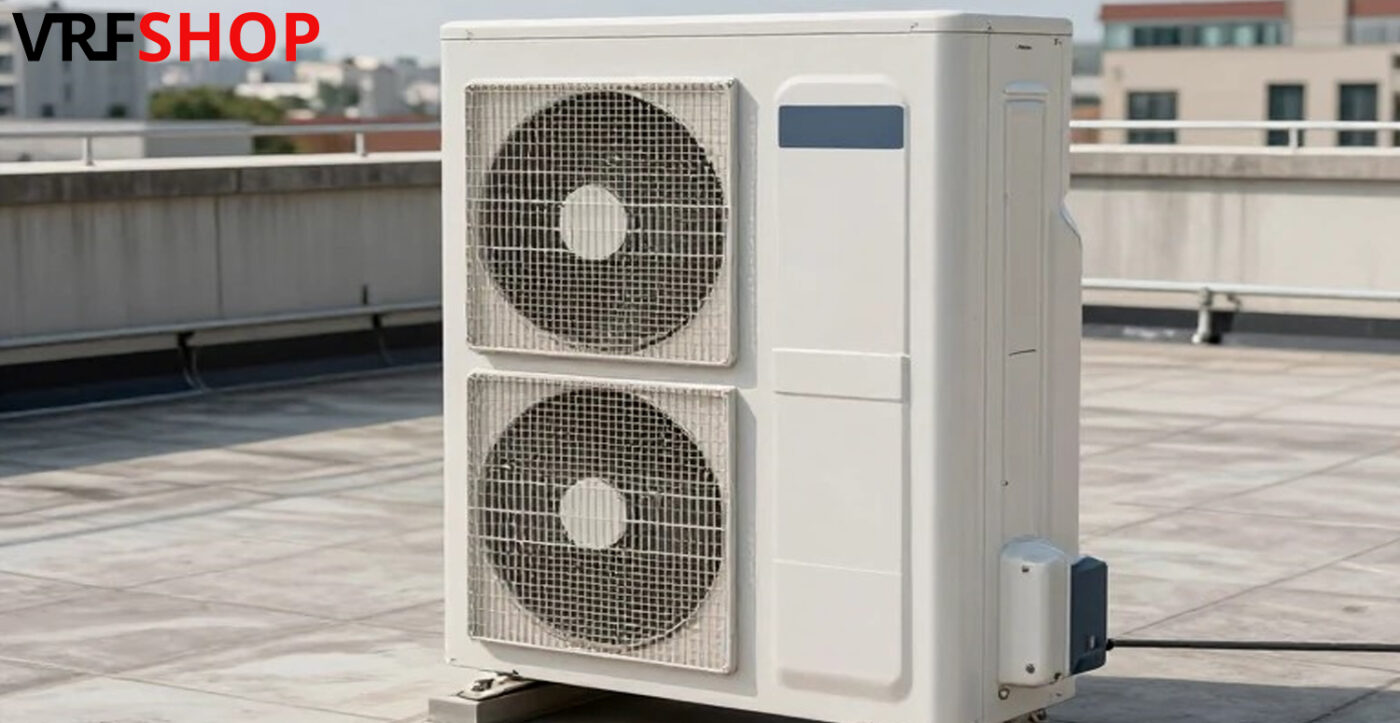

یونیت خارجی VRF چیست؟
یونیت خارجی قلب تپنده سیستم VRF محسوب میشود. این بخش معمولاً روی پشتبام یا فضای باز نصب شده و وظیفه تولید و مدیریت جریان مبرد را بر عهده دارد.
اجزای فنی یونیت خارجی
یونیت خارجی از قطعات مهمی مانند:
- کمپرسور اینورتر
- کندانسور
- فنهای دور متغیر
- شیر انبساط الکترونیکی
- آکومولاتور
- جداکننده روغن (Oil Separator)
- بردهای کنترلی
تشکیل شده است. کمپرسور اینورتر مهمترین بخش یونیت خارجی است که با تغییر دور موتور، میزان مبرد مورد نیاز هر فضا را بهصورت لحظهای تنظیم میکند. این ویژگی باعث افزایش راندمان و کاهش مصرف برق میشود.
نقش کمپرسور اینورتر در سیستم VRF
برخلاف سیستمهای سنتی که کمپرسور بهصورت خاموش و روشن کار میکند، در VRF کمپرسور با دور متغیر فعالیت میکند. به همین دلیل سیستم میتواند متناسب با بار سرمایشی یا گرمایشی ساختمان، ظرفیت خود را تنظیم کند و از اتلاف انرژی جلوگیری شود.
پنلهای داخلی VRF و انواع آنها
یونیتهای داخلی وظیفه انتقال سرمایش یا گرمایش به محیط را بر عهده دارند. یکی از مهمترین مزایای سیستم VRF تنوع بالای پنلهای داخلی است که امکان هماهنگی با معماری پروژه را فراهم میکند.
پنل دیواری
این مدل از نظر ظاهری شبیه اسپلیتهای دیواری است و بیشتر در واحدهای مسکونی و دفاتر کوچک استفاده میشود.
پنل کاستی چهارطرفه
در سقف کاذب نصب شده و هوا را از چهار جهت توزیع میکند. این مدل در دفاتر اداری و فروشگاهها بسیار پرکاربرد است.
پنل سقفی توکار (کانالی)
برای پروژههایی که نیاز به مخفی بودن تجهیزات دارند گزینه مناسبی است و امکان توزیع هوا از طریق کانال را فراهم میکند.
پنل سقفی زمینی
در فضاهایی که محدودیت نصب وجود دارد مورد استفاده قرار میگیرد و قابلیت نصب روی سقف یا نزدیک کف را دارد.

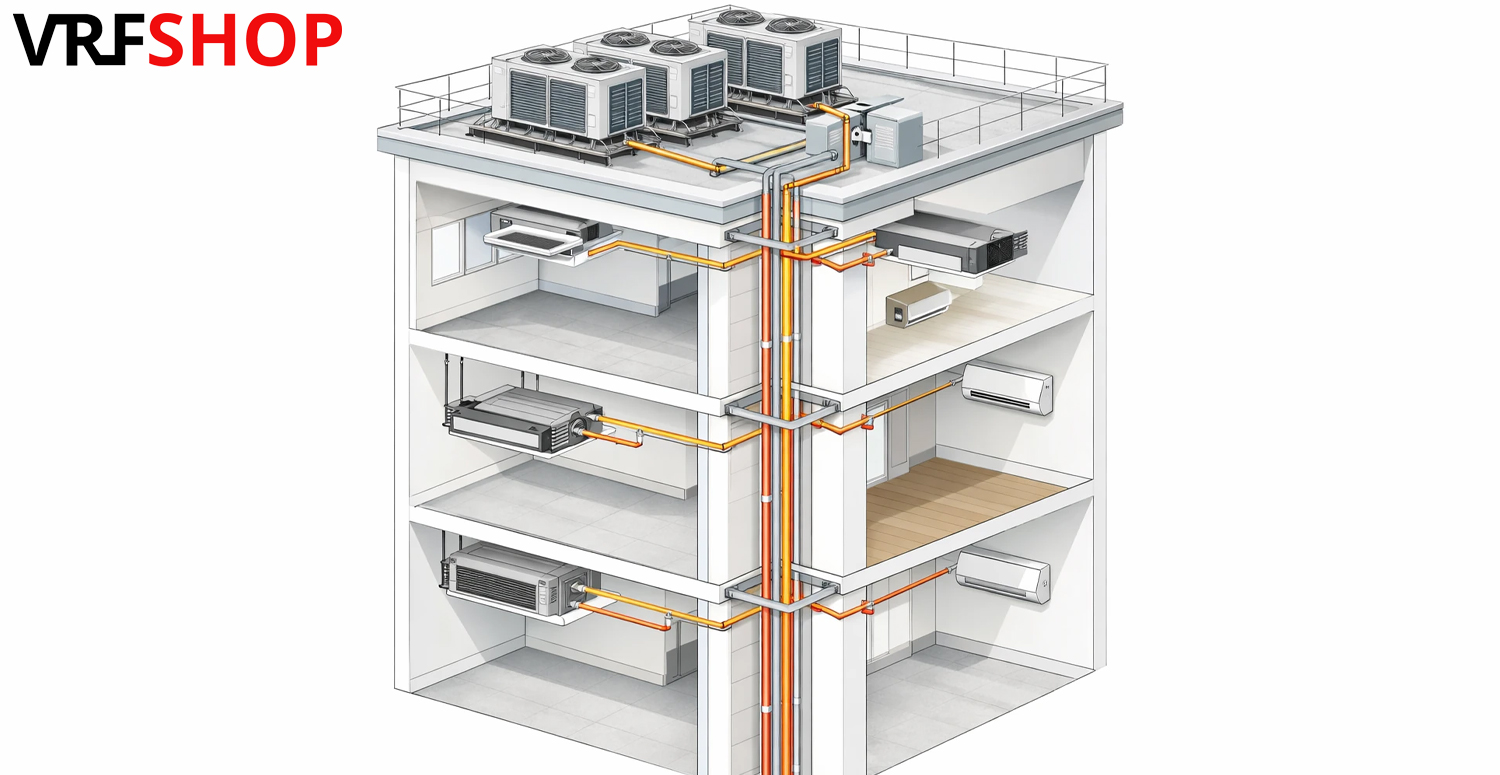

ارتباط یونیت خارجی و پنلهای داخلی
تمام یونیتهای داخلی از طریق شبکه لولههای مسی و اتصالات مخصوص به یونیت خارجی متصل میشوند. مبرد توسط کمپرسور به سمت پنلها هدایت شده و شیرهای انبساط الکترونیکی میزان دقیق مبرد مورد نیاز هر فضا را کنترل میکنند. این ساختار امکان کنترل مستقل دمای هر اتاق را فراهم میکند.
مزایای ساختار فنی سیستم VRF
ساختار پیشرفته سیستم VRF مزایای متعددی را به همراه دارد:
- کاهش مصرف انرژی
- کنترل مستقل دمای هر فضا
- انعطافپذیری بالا در طراحی
- کاهش لولهکشی نسبت به برخی سیستمهای مرکزی
- عملکرد کمصدا
- امکان توسعه در پروژههای بزرگ
این ویژگیها باعث شده سیستمهای VRF به یکی از محبوبترین گزینهها در پروژههای مدرن ساختمانی تبدیل شوند.
نتیجهگیری
سیستم VRF از مجموعهای از اجزای پیشرفته شامل یونیت خارجی، پنلهای داخلی و شبکه لولهکشی مبرد تشکیل شده است. یونیت خارجی وظیفه تولید و کنترل جریان مبرد را بر عهده دارد و پنلهای داخلی سرمایش و گرمایش مورد نیاز هر فضا را تأمین میکنند. آشنایی با ساختار فنی این تجهیزات میتواند به انتخاب صحیح، طراحی اصولی و بهرهبرداری بهینه از سیستمهای تهویه مطبوع کمک کند.
